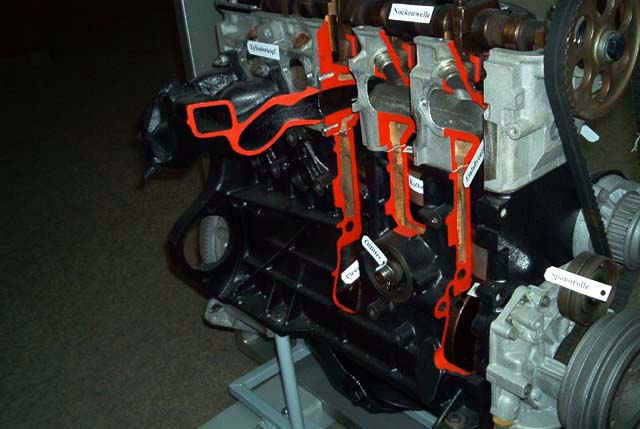

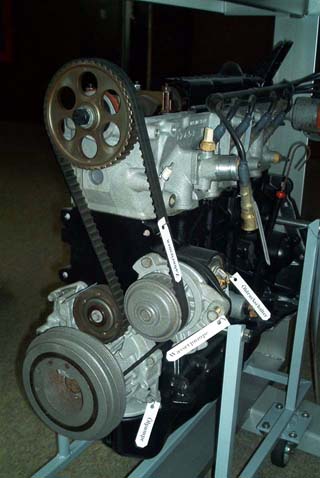

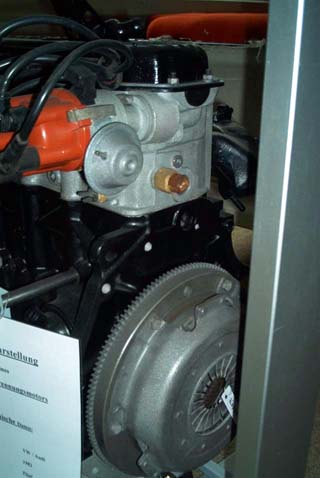

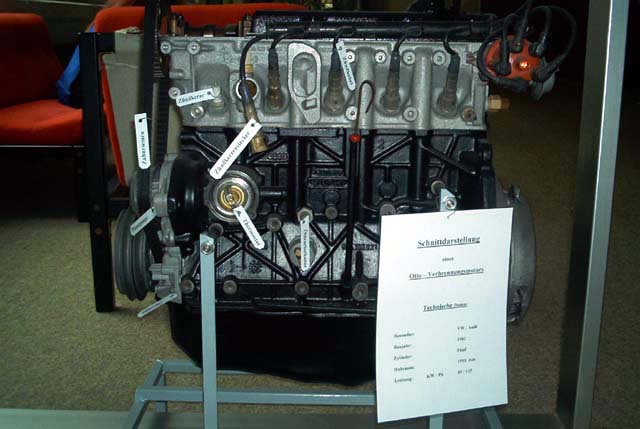

Bilder eines aufgefrästen 5-Zylinder Motors

(Achtung, lange Ladezeiten!)








Näheres betrachten einzelner Elemente durch anklicken möglich!









Audi 90 (2,0 Liter) Technische Daten (die auf dem Zettel am Motor nicht beachten 8-))
Bauzeit 08.84 - 04.87
Motor 5-Zylinder Reihenmotor, Kennbuchst. JS
Hubraum 1994 cm3
Bohrung x Hub (mm) 81 x 77,4
Leistung (KW / PS) 85 / 115 bei 5400 1/min (U-Kat: 84 / 113)
Drehmoment (Nm) 165 bei 3200 1/min
Verdichtung 10,0 : 1
Ventilsteuerung ohc, 2 Ventile pro Zylinder (Hydrostössel)
Gemischaufbereitung Bosch K-Jetronic
Getriebe 5-Gang-Schaltgetriebe (3-Gang-Automatik)
Antrieb Frontantrieb
Räder vorne / hinten 5 1/2 J x 14
Reifen vorne / hinten 185/60 HR 14
Bremse vorne / hinten Scheiben / Trommeln
Spurweite vorne / hinten (mm) 1395 / 1420
Radstand (mm) 2538
Maße (L x B x H (mm)) 4465 x 1682 x 1365
Leergewicht (kg) 1060
Beschleunigung 0-100 9,5 Sek. (11,7 Sek.)
Höchstgeschwindigkeit 187 km/h (181 km/h)
Verbrauch nach DIN 70030 90 km/h: 6,3 (7,4), 120 km/h: 8,2 (9,2), Stadtzykl. 11,4 (11,6)
Stückzahl 20.092 (U-Kat 2553)
Neupreis 1986 29.435 DM (U-Kat: 30.735 DM)

Die Technischen Daten stammen von http://www.puresunday.de/audi/technik.htm (Angaben ohne Gewähr)

zum Downloaden der Bilder in hoher Qualität, klicken sie hier

Der Motor ist ein Ausstellungs- und Lehrobjekt an der FOS/BOS Kitzingen.



Seite und Bilder von Michael Brenner/Projekt Motor wurde durchgeführt in der Schulwerkstatt der FOS/BOS KT durch Peter Dietz und Michael Brenner
